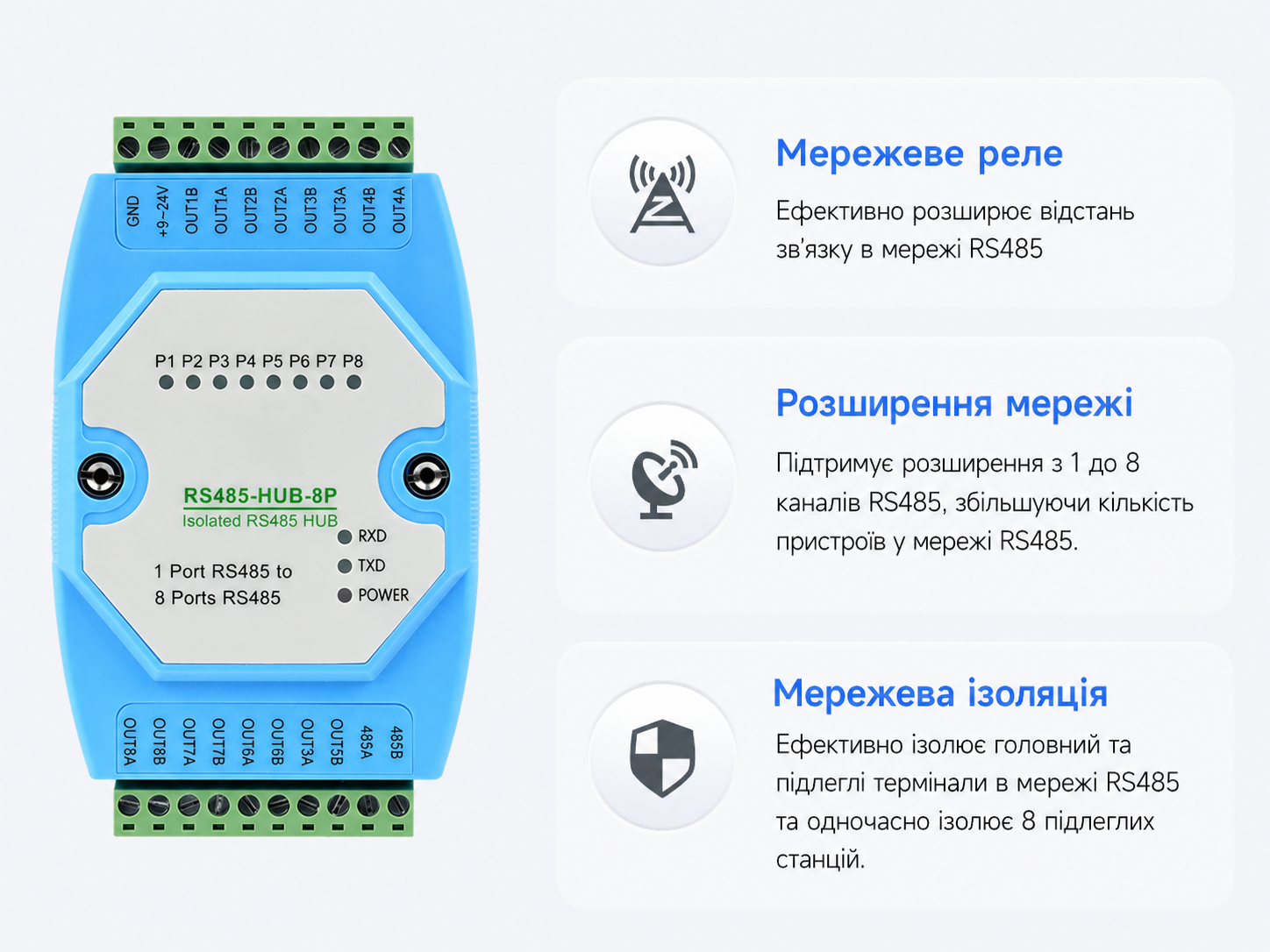

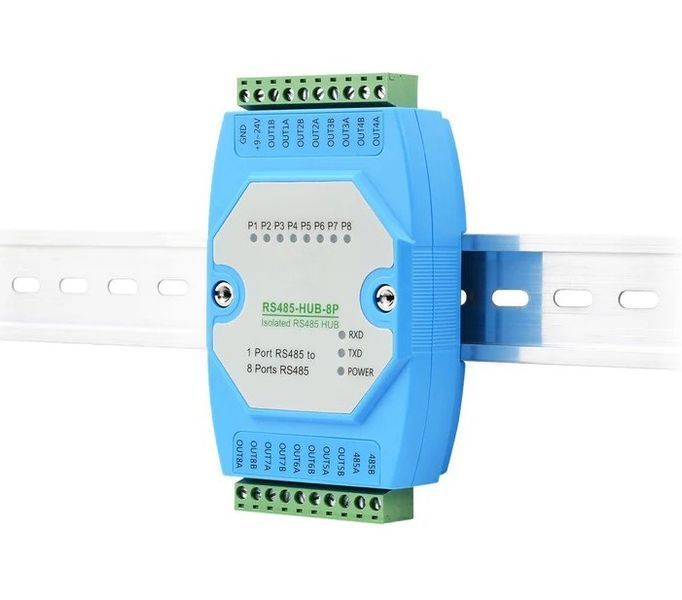

RS485-HUB-8P — промисловий ізольований концентратор RS485, призначений для розширення 1 головного порту RS485 до 8 ізольованих підлеглих портів. Пристрій підтримує функції ретрансляції, розширення та гальванічної ізоляції мережі RS485, забезпечуючи стабільну передачу даних і захист обладнання від електромагнітних завад, статичної електрики, імпульсних перенапруг та різниці потенціалів між пристроями. Підтримується швидкість передачі 300–460800 біт/с з автоматичною адаптацією, а кожен порт може обслуговувати до 32 вузлів RS485. Живлення здійснюється від DC 9–24 В через гвинтові клеми, а корпус із кріпленням на 35-мм DIN-рейку забезпечує швидкий та зручний монтаж. RS485-HUB-8P ідеально підходить для систем збору даних, IoT-шлюзів, промислової автоматизації, систем безпеки, диспетчеризації та інтелектуального моніторингу приладів, а також дозволяє збільшити дальність зв'язку RS485 до 1200 м (при 9600 біт/с).

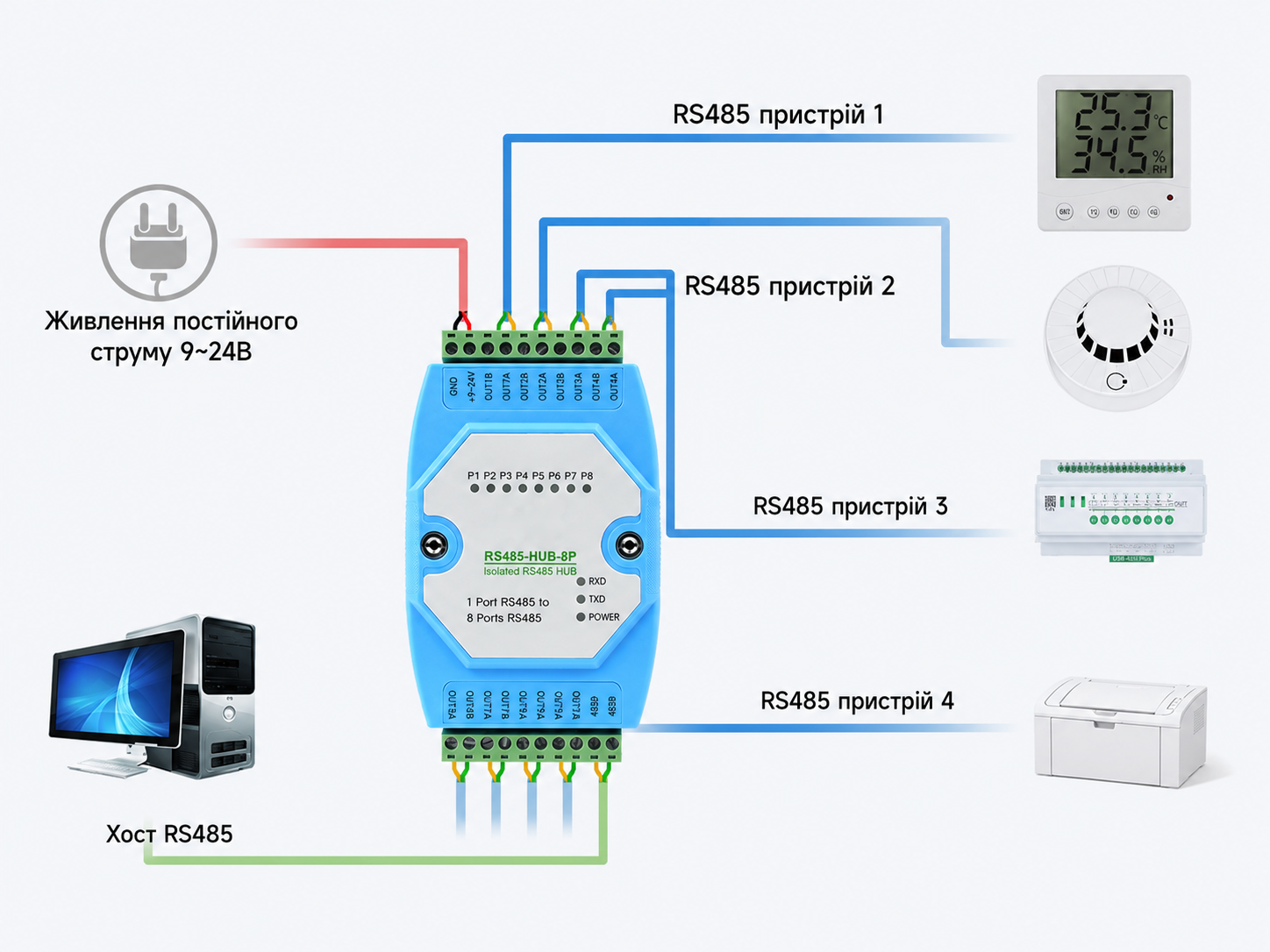

Схема підключення

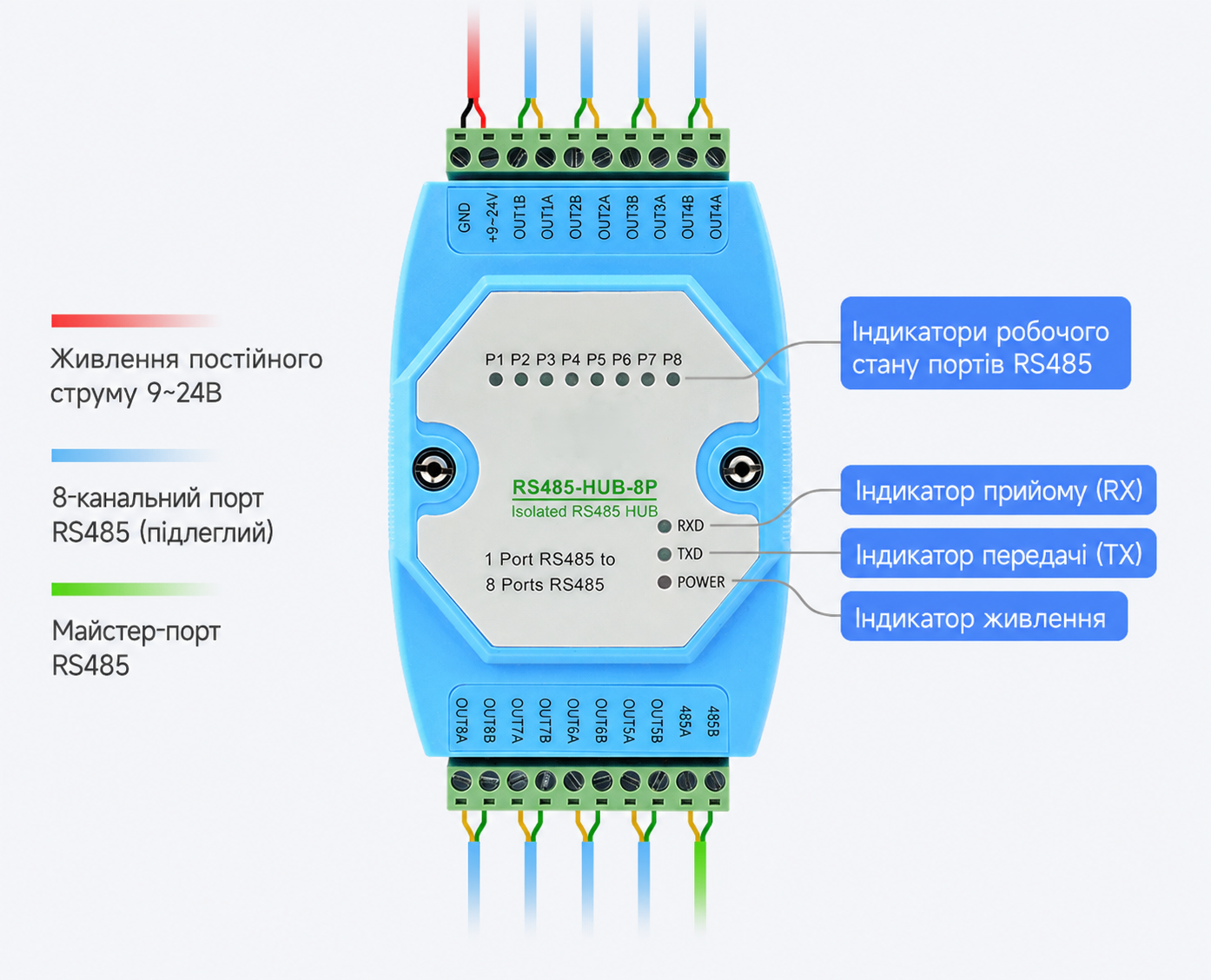

Ізольований головний порт RS485 підключається до хост-пристрою RS485, а 8 розширених ізольованих портів RS485 — до різних підпорядкованих пристроїв RS485, наприклад датчиків RS485.

Зазвичай RS485 вимагає послідовного (ланцюгового) підключення. Якщо потрібна зіркова топологія (головна станція в центрі), цей концентратор RS485 ефективно ізолює взаємні перешкоди між кількома пристроями RS485.

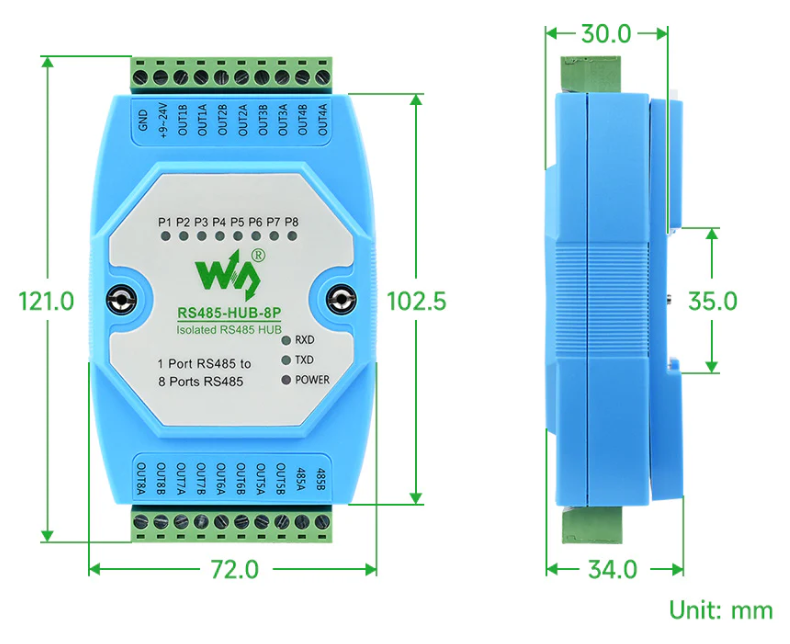

Розміри
