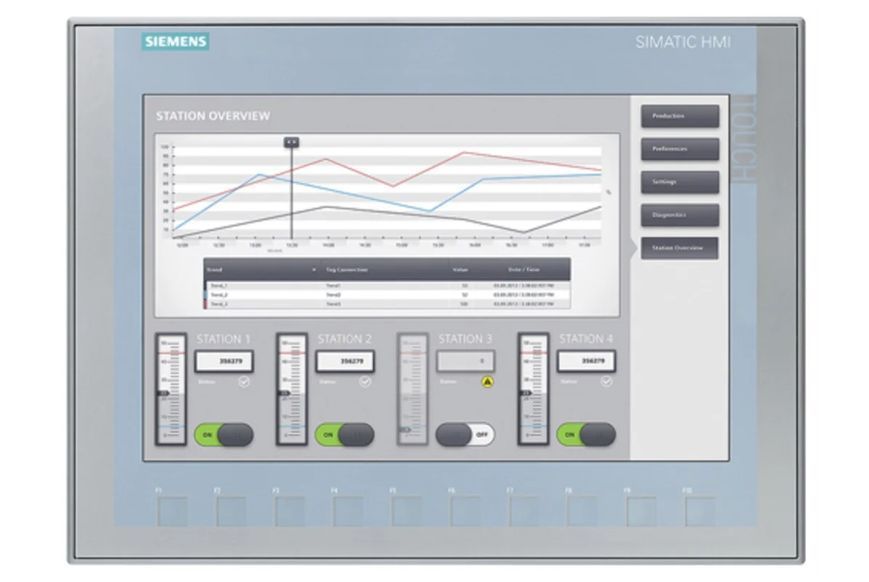

SIMATIC HMI, KTP1200 Basic color PN, Basic Panel, кнопкове/сенсорне керування, 12" TFT-дисплей, 65536 кольорів, інтерфейс PROFINET, конфігурується з WinCC Basic V13 / STEP 7 Basic V13, містить програмне забезпечення з відкритим вихідним кодом, яке надається безкоштовно, див. компакт-диск у комплекті.

Пам’ять

• Flash-пам’ять: так
• Оперативна пам’ять (RAM): так
• Доступна пам’ять для користувацьких даних: 10 МБ

Інтерфейси

• Кількість промислових Ethernet-інтерфейсів: 1
• Кількість RS 485 інтерфейсів: 0
• Кількість RS 422 інтерфейсів: 0
• Кількість RS 232 інтерфейсів: 0
• Кількість USB інтерфейсів: 1; до 16 ГБ
• Кількість інтерфейсів 20 мА (TTY): 0
• Кількість паралельних інтерфейсів: 0
• Кількість інших інтерфейсів: 0
• Кількість слотів SD-карт: 0
• Програмні інтерфейси: ні

Промисловий Ethernet

• Світлодіоди стану Ethernet: 2

Протоколи

• PROFINET: так
• PROFINET IO: ні
• IRT: ні
• PROFIBUS: ні
• EtherNet/IP: так
• MPI: ні

Розміри

• Ширина передньої частини корпусу: 330 мм
• Висота передньої частини корпусу: 245 мм
• Монтажний виріз, ширина: 310 мм
• Монтажний виріз, висота: 221 мм
• Монтажна глибина: 54,9 мм

Ступінь захисту

IP65 — з боку фронтальної панелі (після правильного монтажу в шафу керування).

IP20 — з тильної сторони
