Пристрій плавного пуску УПП2 (АКУТЕК) — призначено для плавного (безударного) пуску і зупину потужністю до 110 кВт у режимі плавного наростання напруги електродвигунів у приводах: насосів, вентиляторів, конвеєрів, транспортерів, центрифуг, компресорів, дробарок, млинів і т. ін., із застосуванням зовнішніх пристроїв захисту електродвигунів.
Використання пристрою дозволяє захистити двигун від мережевих перевантажень, обриву фаз, стрибків напруги, що, у свою чергу, перешкоджає перегріву двигуна, блокуванню ротора і небажаним коротким замиканням.
|
Параметр |
Значення |
|
Робочий діапазон напруги мережі |
3 × 170...480 В |
|
Номінальна напруга мережі (Uном) |
3 × 380 В |
|
Частота мережі |
47...63 Гц |
|
Час розгону/уповільнення |
2...20 с |
|
Початкова напруга пуску |
30...70 % від Uном |
|
Час роботи тиристорів двох фаз без байпасу під час розгону та гальмування |
2...20 с |
|
Число пусків за годину |
8 |
|
Напруга живлення змінного струму: |
94...264 В |
|
Потужність споживання, не більше: |
3 Вт на А |
|
Напруга логічних входів (змінний струм) |
94...300 В |
|
Комутуюча здатність реле: |
6 А |
|
Опір ізоляції, не менше |
20 МОм |
|
Електрична міцність ізоляції |
3000 В |
|
Режим роботи з байпасом за ДСТУ EN 60947-4-2: |
AC-53b:3-20:940 |
|
Ступінь захисту корпусу за ДСТУ EN 60529: |
IP00 |
|
Вібростійкість при впливі синусоїдальної вібрації частотою 13,2–100 Гц |
0,7 g |

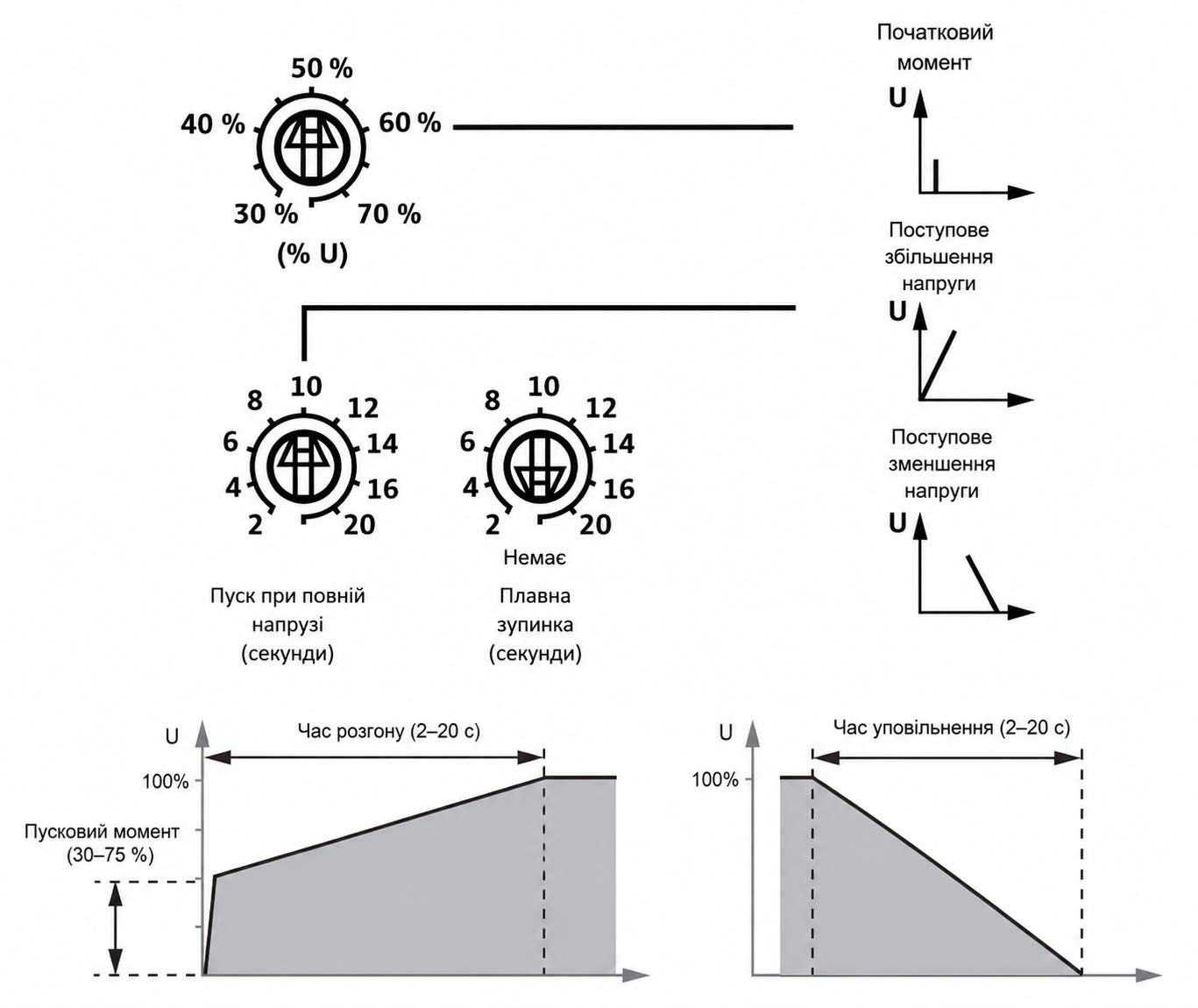

Швидкий старт
УПП2 дозволяє визначити 3 параметри: час розгону, час уповільнення та пусковий момент. Вибір здійснюється за допомогою 3 поворотних перемикачів.

Пусковий момент (30..75%, початкове значення 50%) визначає пусковий момент, що крутить, при подачі команди Пуск.
Час розгону (2..20, початкове значення 10 с) визначає час, відведений для поступового наростання напруги до досягнення значення напруги в електромережі. Налаштовується для оптимізації прискорення обертання електродвигуна та/або пускового струму. Короткий час, відведений для плавного наростання напруги, призводить до більш швидкого прискорення обертання та вищих пускових струмів. Більш довгі інтервали часу, відведеного для наростання напруги, призводять до більш повільного прискорення та нижчих пускових струмів.
Час уповільнення (2..20, початкове значення 0 с) встановлює тривалість поступового зниження напруги при плавній зупинці електродвигуна. Функція плавної зупинки збільшує час уповільнення електродвигуна шляхом поступового зниження напруги, що подається на електродвигун, коли подано команду на його зупинку.
