Трёхфазное твердотельное реле SSR Aetron с радиатором — это высокотехнологичное бесконтактное полупроводниковое устройство, разработанное для надежной коммутации силовых цепей переменного тока в промышленном оборудовании и системах автоматизации. Модельный ряд включает модификации с номинальным током от 10 А до 200 А, что позволяет точно подобрать решение под любую производственную задачу: от управления мощными ТЭНами до автоматизации электродвигателей.

Благодаря полупроводниковой структуре (отсутствию механических контактов и подвижных элементов), твердотельные реле Aetron полностью исключают проблему износа, подгорания контактов и возникновения электрической дуги, гарантируя миллионы циклов срабатывания.

Ключевые преимущества и особенности SSR Aetron

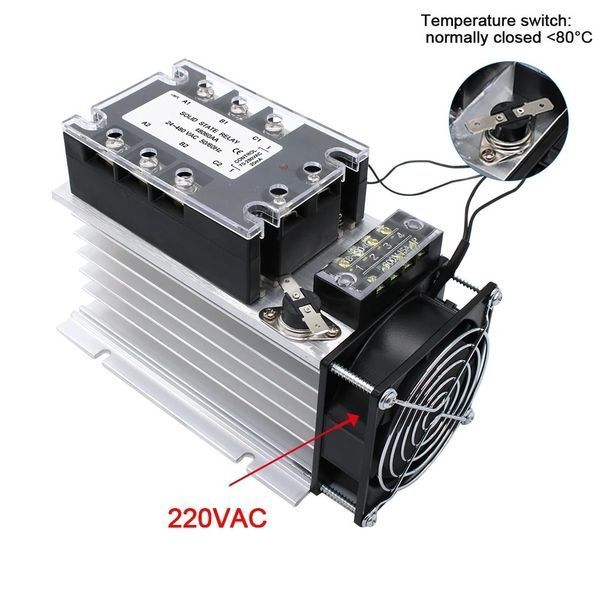

• Интегрированное охлаждение: модель оснащена встроенным алюминиевым радиатором и вентилятором, который эффективно рассеивает тепло, предотвращает перегрев силовых элементов и обеспечивает стабильную работу под непрерывной нагрузкой.
• Функция контроля перехода через ноль (Zero Cross): конструкция реле обеспечивает плавное включение нагрузки в момент, когда синусоидальное напряжение проходит через нулевую отметку. Это минимизирует пусковые токи и практически полностью устраняет электромагнитные помехи (EMI) в сети.
• Высокое быстродействие и бесшумность: время отклика составляет доли миллисекунд, а коммутация происходит абсолютно бесшумно, что критично для точных технологических процессов (например, PID-регулирование температуры).
• Экономичное управление (DC-AC): реле управляется слабым сигналом постоянного тока (3–32 V DC), что позволяет напрямую подключать его к выходам промышленных контроллеров (ПЛК) или терморегуляторов, коммутируя при этом мощное сетевое напряжение (24–480 V AC).

Технические характеристики модельного ряда

Правила монтажа и эксплуатации (рекомендации инженеров)

Для обеспечения долговечной работы полупроводникового реле соблюдайте три главных правила промышленного монтажа:

1. Контроль тепловыделения: при коммутации высоких токов твердотельное реле выделяет тепло. При работе на токах, близких к номиналу, рекомендуется дополнять встроенный радиатор вентилятором (кулером) для принудительного обдува, а также обязательно использовать качественную термопасту при монтаже на подложку.
2. Защита от короткого замыкания: полупроводниковые элементы чувствительны к сверхтокам. В отличие от электромагнитных контакторов, SSR-реле при КЗ выходит из строя мгновенно. Для защиты силовой линии обязательно устанавливайте ультрабыстродействующие предохранители (класса gR/aR).
3. Особенности работы с индуктивной нагрузкой: при подключении электродвигателей, трансформаторов или магнитных катушек учитывайте пусковые токи. Выбирайте реле с запасом по току в 3–4 раза (рабочий ток индуктивной нагрузки должен составлять не более 30–40% от номинала реле). Дополнительно рекомендуется устанавливать варисторы или снабберные (RC) цепи для защиты от обратных скачков напряжения.

Часто задаваемые вопросы:

В чем главное отличие твердотельного реле SSR от обычного магнитного пускателя?

В SSR Aetron нет механических контактов. Оно не искрит, работает бесшумно, не подвержено механическому износу и способно переключаться тысячи раз в минуту без потери ресурса.

Зачем твердотельному реле нужен встроенный радиатор?

Силовые симисторы/тиристоры внутри реле имеют естественное внутреннее сопротивление, из-за чего при прохождении тока выделяется тепло. Радиатор отводит излишки тепла, защищая полупроводниковый кристалл от теплового пробоя.

Можно ли использовать реле SSR Aetron для управления трехфазным двигателем?

Да, можно. Однако для индуктивных нагрузок (двигателей) необходимо выбирать модель с запасом по мощности: рабочий ток мотора не должен превышать 30–40% от максимального номинала выбранного реле, чтобы компенсировать высокие пусковые токи.

Что означает функция Zero Cross в реле Aetron?

Это схема, которая разрешает включение нагрузки только в момент, когда переменное напряжение равно нулю. Это защищает сеть от резких скачков тока, продлевает срок службы ТЭНов и минимизирует сетевые помехи.
